Conectores de bloques de terminales de PCB
,bloque de terminales del soporte del PWB
-
Paso5,00
-
Polos2P-24P
-
Voltaje300V
-
Actual10A
-
ColorVerde
-
TornilloM3
-
Lugar de origenShénzhen, China
-
Nombre de la marcaSCED
-
CertificaciónUL, CE
-
Número de modeloTJ500-00
-
Cantidad de orden mínima500
-
PrecioGet latest price
-
Detalles de empaquetadocartón de exportación estándar
-
Condiciones de pagoT/T
-
Capacidad de la fuente1KK de postes por mes
Conexión de la jaula de la abrazadera de latón
Conexión de la jaula de la abrazadera de latón
Detalle rápido
El paso: 5,00 mm.
Los polos: 2P-24P
Válvulas de corriente: 300 V/10 A
Rango del cable: 12-26 AWG
Materiales: carcasa de plástico de PA66 (UL94 V-0)
Temperatura de funcionamiento: -40°C~+105°C
La jaula de sujeción y el terminal son de latón o cobre de alta calidad
El tornillo es de acero de alta calidad M3
Especificación.
1Los bloques de PCB Euro Terninal se utilizan ampliamente en la industria y el control automático, la potencia, la conversión de frecuencia, etc.
2Se compone de una carcasa de plástico, una jaula de abrazaderas, un terminal y un tornillo.
3Se puede apilar para ser diferentes polos a través de 2P y 3P,
4Dirección de entrada del cable: 45 90 180 grados
4. Materiales: carcasa de plástico es PA66(UL94 V-0) Temperatura de funcionamiento: -40~+105 Jaula de sujeción y terminal es latón de alta calidad o tornillo de cobre es acero de alta calidad
Parámetro y dibujoEspecificaciones:
|
Datos técnicos de la UL |
B. El trabajo |
C. Las |
D |
|
Voltado nominal / corriente V/A |
300 por 10 |
|
300 por 10 |
|
Rango del cable AWG |
12 a 26 |
|
12 a 26 |
|
Datos técnicos de la CEI |
|
||
|
Categoría de sobrevolución |
Ⅲ |
Ⅲ |
Ⅱ |
|
Clase de contaminación |
3 |
2 |
2 |
|
Voltado nominal / corriente V/A |
250 por 10 |
400 por 10 |
630 / 10 |
|
Tensión de sobretensiones nominal KV |
4 |
4 |
4 |
|
Capacidad de conexión nominal en mm2 |
2.5 |
||
|
El material |
|
||
|
Material aislante / clase de inflamabilidad |
Se aplicará el método de ensayo de la norma PA66 / UL94, V-0 |
||
|
Cableja de sujeción / recubrimiento |
El cobre y el níquel |
||
|
Terminal / Revestimiento |
En el caso de los productos de la categoría 2 del presente capítulo, el valor de las mercancías incluidas en el cuadro 1 del presente capítulo no será superior al 20% del precio franco fábrica. |
||
|
Torsión / recubrimiento |
Acero / zincado |
||
|
Otros datos |
|
||
|
Diámetro del agujero del PCB en mm |
φ1 es el valor de4 |
||
|
Duración de extracción en mm |
6 y 7 |
||
|
Torsión / torsión / lbf.in |
M3 / 4.4-5.3 |
||
Ventaja competitiva:
- Buena calidad estable
- Precio competitivo
- Respuesta rápida
- Productos de gama completa para su selección
- Flexible para diseñar la pieza exacta según la demanda de los clientes
Aplicaciones:
PCB, convertidores de frecuencia,
El sitio del servidor, el interruptor, el suministro de energía, la iluminación eléctrica, el control de la industria, la automatización,
Transportes ferroviarios, comunicaciones, energía eléctrica, seguridad, equipos médicos, militares, ascensores, etc.

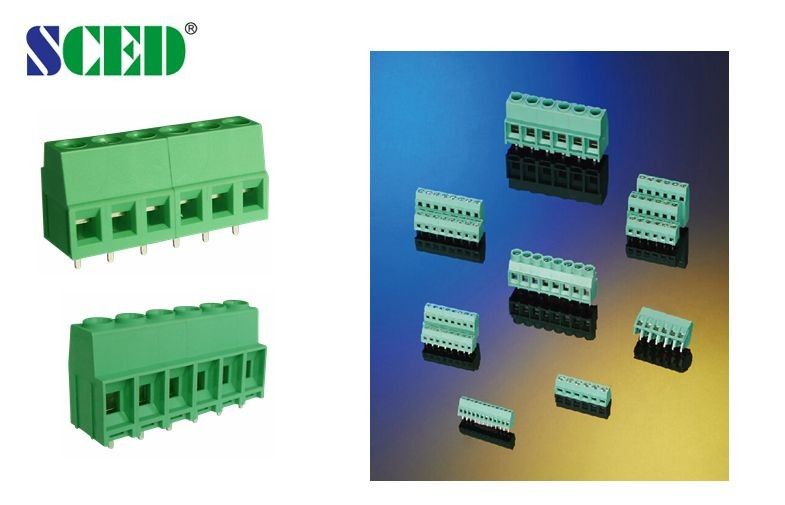

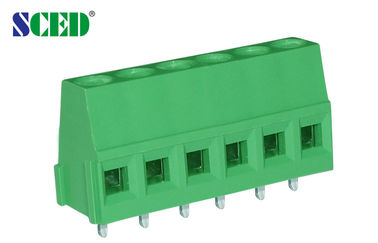

Dibujo Foto y foto del producto:
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
