Lugar de origen: | Guangdong, China |
Nombre de la marca: | SCED |
Certificación: | CE,UL,CUL,CQC and VDE etc. |
Número de modelo: | TB825-01 |
Cantidad de orden mínima: | 500 pedazos/pedazos |
---|---|
Precio: | USD 0.04-0.08 per Pole |
Detalles de empaquetado: | Dimensión principal estándar del cartón: 341 x 273 x 198m m; Dimensión interna estándar de la caja: |
Tiempo de entrega: | 5-20 días laborables |
Condiciones de pago: | L/C, T/T |
Capacidad de la fuente: | 1000000 postes/postes por mes |
Postes: | 2-32 polos | Echada: | 8.255m m |
---|---|---|---|
Actual: | 20A | voltaje: | 300V |
Plástico: | PBT | Tornillo: | M3 |
Clase de la inflamabilidad: | UL94, V-0 | Picos de voltaje clasificados: | Ningún anormal en el plazo de 1 minuto |
Resistencia de aislamiento: | Sobre DC500V, 500MΩ | Resistencia de contacto: | Menos que 8mΩ |
Alta luz: | Bloques de terminales del poder plástico de PBT,bloques de terminales del poder de la echada de 8.255m m,Bloque de terminales de la barrera de 32 postes |

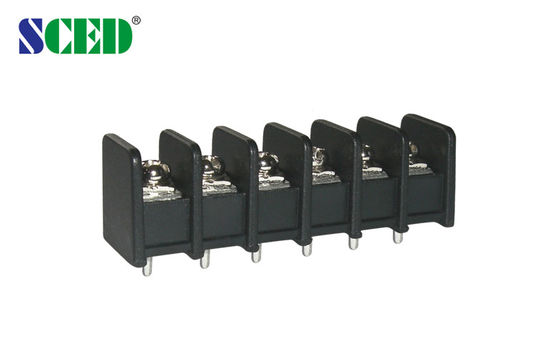

Bloque de terminales de barrera de paso de 8,255 mm Tornillo de 2-32 polos 300 V/20 A M3
Producto detalladoDescripción:
Paso 8.255mm, 300V 20A, 2P-32P, Bloques de terminales de barrera, Bloques de terminales de potencia
■Entrada de alambre en ángulo recto;□Entrada de cable vertical;□ Entrada de cable de 45 grados
■Nivel único;□Dobles niveles;□Triples niveles
Color estándar: Negro.Otros colores también disponibles.

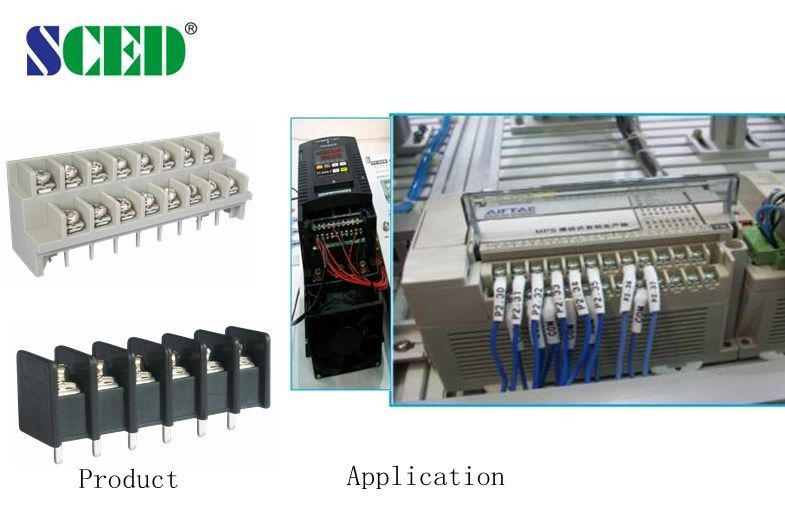

Aplicaciones:
PCB, convertidores de frecuencia, sitio del servidor, interruptor, fuente de alimentación, control de la industria, automatización, transporte ferroviario, comunicación, energía eléctrica, seguridad, equipos de medicina, ascensor, etc.
Parámetro y DibujoEspecificaciones:
Datos técnicos UL |
B |
C |
D |
Tensión/corriente nominal V/A |
300/20 |
|
300/10 |
Rango de cables AWG |
12-26 |
|
12-26 |
Datos técnicos de la CEI |
|
||
Categoría de sobrevoltaje |
Ⅲ |
Ⅲ |
Ⅱ |
Clase de contaminación |
3 |
2 |
2 |
Tensión/corriente nominal V/A |
320 / 32 |
400 / 32 |
630 / 32 |
Tensión transitoria nominal KV |
4 |
4 |
4 |
Capacidad nominal de conexión mm2 |
4 |
||
Material |
|
||
Material de aislamiento / Clase de inflamabilidad |
PBT/UL94, V-0 |
||
Terminal / Enchapado |
Latón / Estañado |
||
Tornillo / Enchapado |
Acero / Niquelado |
||
Otros datos |
|
||
Diámetro del orificio de PCB mm |
φ1.8 |
||
Longitud de pelado mm |
6-7 |
||
Tornillo / Par / lbf.in |
M 3 / 5-7 |
